除了图形界面上的显示布局,图形库的另一个核心任务,就是响应用户的操作——比如点击按键、输入文字等;这一部分,也就是逻辑控制的实现,是让“界面活起来”的关键;

这篇文章我们就来看看如何在玲珑GUI中实现控件事件的绑定,并完善图形界面的交互逻辑;

信号与事件绑定

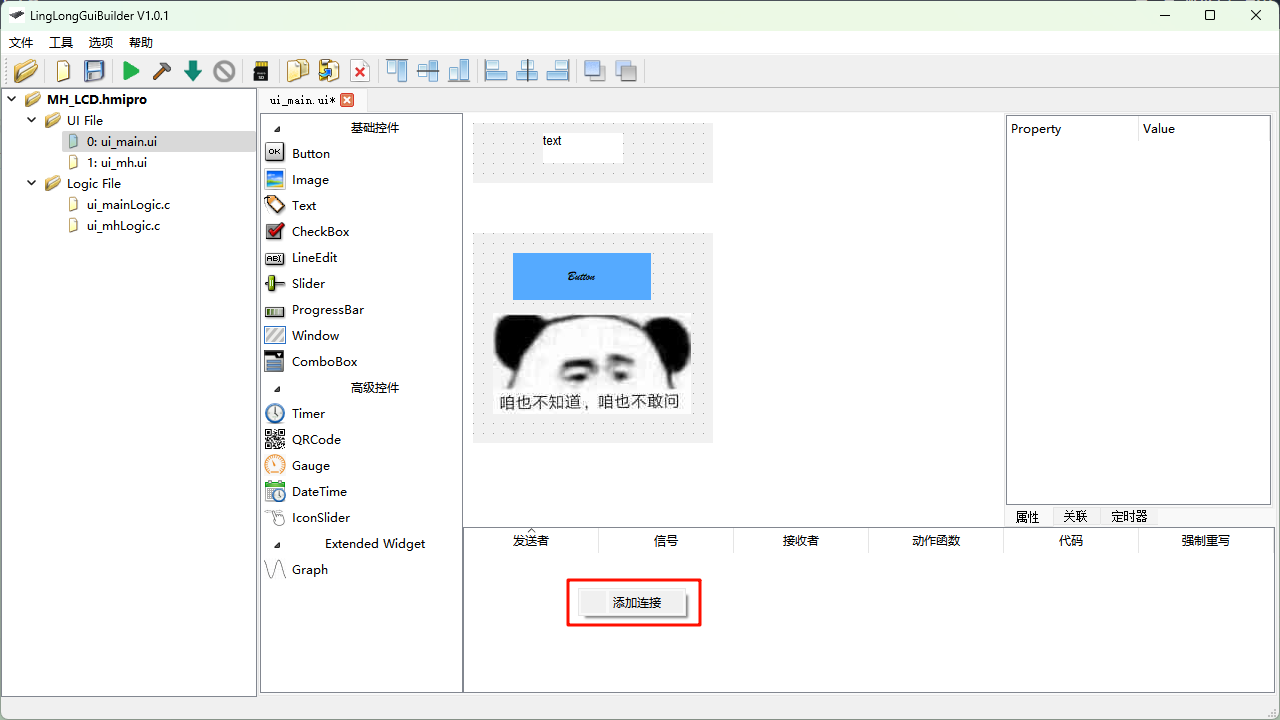

在如图所示的地方,可以看到,有发送者,信号等东西;

这一页中最关键的部分,就是“连接”的概念;简单理解,它就像是在某个控件的某个动作和你自己写的函数之间架了一座桥;具体来说:

  • 发送者:触发事件的控件,比如点击按键,那么按键就是发送者;
  • 信号:发送者发送的事件,比如按下按键,那么按键发送的就是按下事件;
  • 接收者:接收事件的控件,如果你的目标只是执行一段逻辑代码(比如设置某个变量),而不是操作其他控件,可以把接收者选为background;
  • 动作函数:点击右边的小“重载”按钮,它会自动帮你生成一个带有发送者/接收者信息的函数名称;
  • 代码:说实话,不太明白这里应该设置啥,所以我也没有动这里;
  • 强制重写:勾选之后你之前的这个函数的内容就会被覆盖掉;

注意:如果你在生成代码后修改了发送者/接收者,原来的函数不会自动删除,需要你手动处理一下代码,避免冗余;

添加一个事件连接

点击「添加连接」,你就可以创建一个完整的信号-动作响应链;如下图:

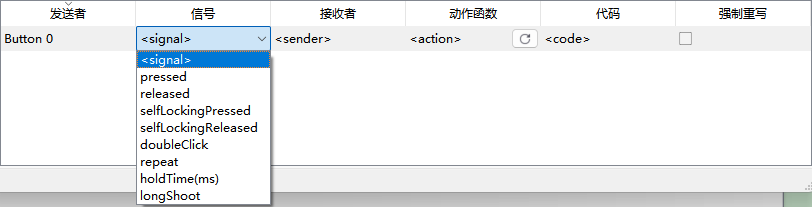

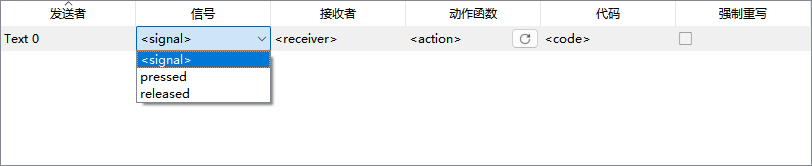

你可以看到,不同的控件支持不同的信号类型(这部分建议大家多点一点,每个控件支持的信号都列得很清楚);比如 Button 支持按下、抬起、自锁状态下的切换等;

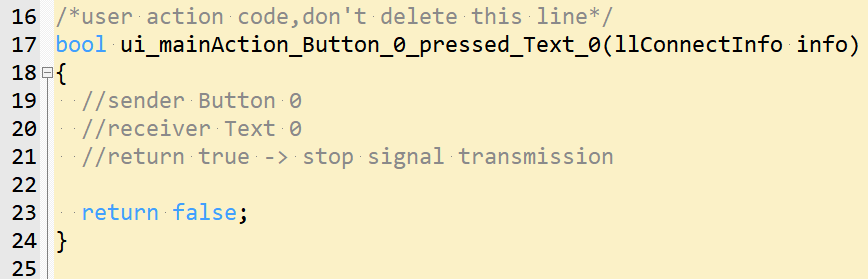

信号逻辑设置完成后,点击生成代码,我们就可以在 Keil 工程中看到对应的函数定义了;

动作函数解析

在上面的图中可以看到,发送者就是Button0,接收者就是Text0,在代码中可以对Button0控件和Text0控件进行操作;

下面是一个典型的由事件绑定自动生成的函数示例:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
bool ui_mainAction_Button_0_pressed_Text_0(llConnectInfo info)
{
//sender Button 0
//receiver Text 0
//return true -> stop signal transmission
uint8_t display[10] = {0};

// 因为info.sender就是Button0,所以这里直接强制转换类型并获取其键值
sprintf((char*)display, "%d", ((llButton *)(info.sender))->keyValue);

// 注意,这里使用的是p开头的函数,因为info.receiver是一个指针而不是控件ID,所以这里就用p开头的函数对控件进行操作
pTextSetText(info.receiver, display);

return false;
}

这个函数的意思非常直观:

  • info.sender 是触发事件的控件(这里是 Button0);
  • info.receiver 是接收事件的控件(这里是 Text0);
  • 利用 sender 获取控件属性(比如键值),然后用 receiver 来更新显示内容;
  • 使用 pTextSetText() 是因为 info.receiver 是一个指针;如果你用的是控件ID,那么就要用 nTextSetText();
  • 如果返回了true,那么信号就不会再传递了,简单理解的话就是这个函数就不会再触发了

通过玲珑GUI提供的逻辑控制功能,我们可以非常方便地将用户操作和代码逻辑进行绑定,实现真正可交互的嵌入式图形界面;

如果你熟悉 Qt 的 signal-slot 模型,那么玲珑GUI的“连接机制”你会感到非常熟悉;
如果你是第一次接触,建议多试试不同的信号和控件组合,慢慢你就能熟练掌握控件间的交互逻辑;
